一体化净水器设计规范及工艺流程
一体化净水器是一种集絮凝、沉淀、排污、反冲洗、集水过滤等工艺于一体的全自动净水装置，通常适用于处理浊度小于3000mg/L的地表水（如江、河、湖、水库等），出水水质需符合《生活饮用水卫生标准》（GB 5749）。以下是其设计规范及工艺流程的详细介绍：
一、 一体化净水器工艺流程
一体化净水器的核心工作逻辑是复刻传统水厂的完整净水流程，通过物理与化学的协同作用实现水质净化，具体流程如下：
-
混凝絮凝：原水进入设备后自动投加混凝剂（如PAC/PAM），通过水力或机械搅拌，使水中的泥沙、胶体等微小悬浮颗粒脱稳并相互聚结，形成较大的絮粒（矾花）。
-
斜管沉淀：携带矾花的水流进入斜管/斜板沉淀区，利用重力作用快速沉降分离，大部分固态杂质沉入底部泥斗，定期排出。
-
多层过滤：经沉淀后的澄清水进入过滤区，通过石英砂、无烟煤等双层滤料，深度截留并吸附水中的残留细微悬浮物、异味和部分有机物。
-
消毒出水：过滤后的清水经投加消毒剂（如次氯酸钠、二氧化氯等）或紫外线消杀，杀灭水中的细菌、病毒等微生物，最终产出达标的饮用水。
-
自动反冲洗：随着过滤进行，设备会根据水头损失或定时触发自动反冲洗，利用自身产水剥离滤料截留的杂质，恢复过滤能力。
二、 核心设计规范与参数
一体化净水器的设计与运行需遵循严格的技术参数，以确保处理效果和系统稳定：
-
水质与温度要求：适用原水浊度通常≤3000mg/L（短时耐受高浊度冲击），适用常温地表水或普通地下水；常规配置出水浊度≤3mg/L，高精度机型可稳定≤1NTU。
-
水力停留与负荷：
-
混凝反应时间通常为20-30分钟。
-
沉淀区设计表面负荷一般为7-8m³/(h·m²)，总水力停留时间约40-50分钟。
-
过滤与反洗参数：
-
过滤区设计滤速一般为8-10m/h。
-
滤池冲洗强度为14-17L/(s·m²)，单次冲洗历时4-6分钟（可调），设备自耗水率通常≤5%。
-
进水压力要求：进水压力一般需≥0.06MPa（或0.07MPa），以保证水流能够顺利克服设备内部阻力。
三、 结构与智能化控制设计
-

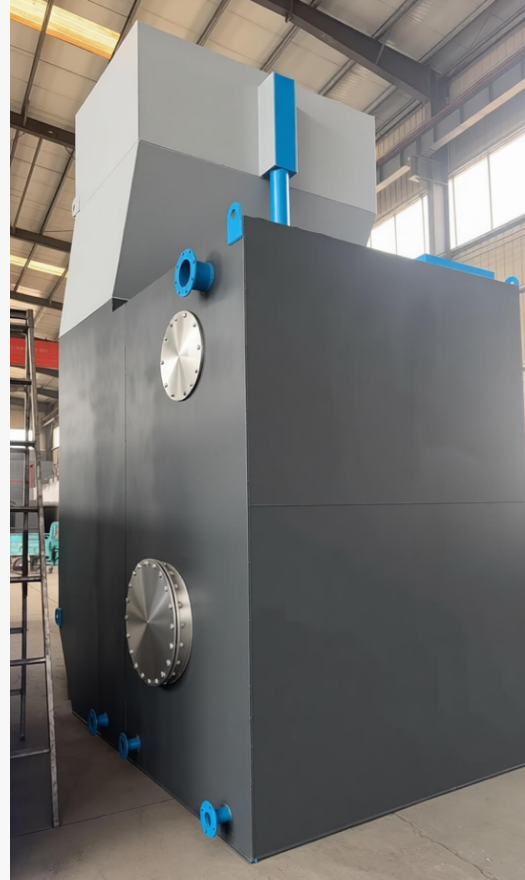

设备材质与布局：整体多采用方形碳钢防腐或不锈钢（如304/316L）箱体，内部合理划分混凝池、斜管沉淀池和过滤池。滤池底部设布水管，中部填充滤料，顶部配置自动排泥斗。
-
水力自控系统：常利用重力自流设计，出水压差约2米。部分无阀滤池利用水力学原理，通过进出水压差自动控制虹吸的产生和破坏，实现无需额外水泵的自动反冲洗。
-
PLC智能控制：搭载PLC全自动控制系统，支持自动加药、排泥、反冲洗及消毒流程。系统可根据进水流量、水质在线监测数据（如浊度、pH、余氯）智能调整加药剂量与反冲洗周期，并支持远程监控与故障报警。
四、 一体化净水器设计规范及工艺流程选型与特殊场景优化建议
-
高浊度水源：若原水汛期浊度超1000NTU或含砂量变化大，宜在工艺前增设预沉池，并选择带强化混凝+深床沉淀的机型。
-
低温低浊水源：需增加助凝剂投加量，并延长混凝反应时间。
-
含藻类或有机物水源：需额外增加活性炭吸附单元进行深度处理。
-
北方寒冷地区：需增加保温措施（如电伴热或停机排空设计），防止设备冻裂。
-
无电山区：可配置太阳能驱动系统以保障设备运行。
