斜管沉淀河水一体化净水设备｜河道地表水净化装置工艺详解

一、产品概述

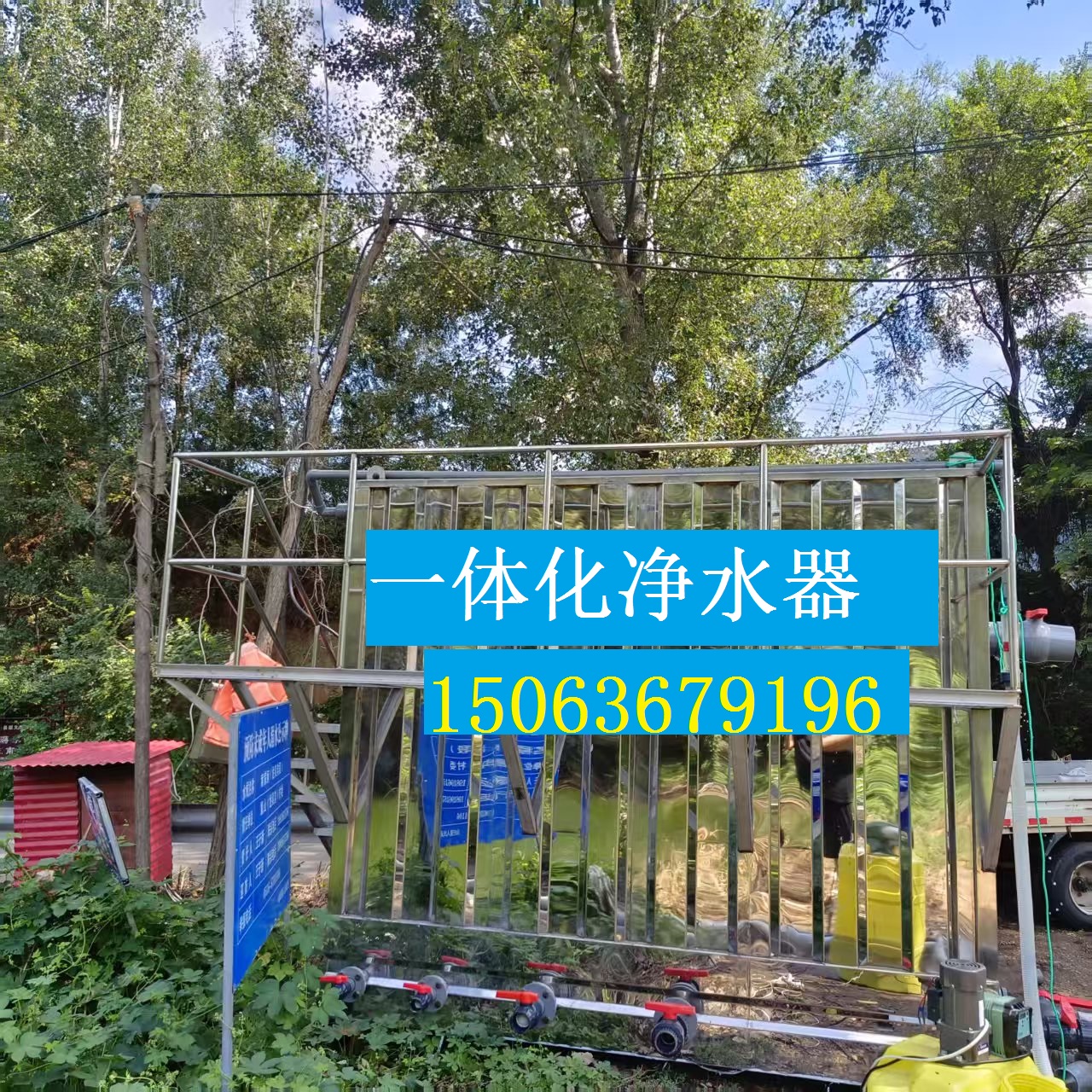

斜管沉淀河水一体化净水设备，是针对河道水、河水、山塘、水库等地表水开发的集成式净水装置，广泛应用在农村饮水安全工程、村镇集中供水、山区民宿、工地供水等项目。河道地表水水质季节性波动明显，雨季降雨冲刷河道，水体浊度飙升，含有大量泥沙、悬浮物、胶体、腐殖质、藻类、虫卵。该设备把混凝、絮凝、斜管沉淀、石英砂过滤、自动排泥、气水反洗整套净水工艺集成在单台罐体内，核心采用斜管沉淀技术，利用浅池沉淀原理，泥水分离效率高，占地面积小，不用大规模土建，出水可达到《生活饮用水卫生标准》GB5749，配套消毒系统后可直接作为生活饮用水。

二、完整工艺流程

河道地表水→取水泵→管道混合（投加 PAC）→折板絮凝区→斜管沉淀区→污泥浓缩斗（自动排泥）→石英砂过滤区→气水联合反洗→消毒单元→清水池→供水管网

管道混合与混凝 河道水经提升泵抽取进入设备，在进水管道投加聚合氯化铝 PAC 混凝剂（必要时搭配 PAM 助凝）。原水和药剂通过静态混合器快速紊流混合，破坏水中胶体稳定性，细小泥沙悬浮颗粒脱稳，为絮凝创造条件。夏季河道藻类偏高，可前端增设预氧化投加高锰酸钾，抑制藻类进入设备，减轻后续负荷。
折板絮凝反应 混合后的水体进入折板絮凝室，水流在折板缝隙间反复折返，流速逐级放缓。脱稳的微小颗粒不断碰撞吸附，聚集形成体积大、密实度高的矾花。折板结构可以适应河道水浊度波动，雨季高浊进水依然能够稳定生成矾花。
斜管沉淀（核心单元） 携带矾花的水流进入斜管沉淀区，这是设备最关键的部分。斜管呈 60° 倾斜布置，基于浅池沉淀原理，大幅缩短颗粒沉降距离。水流在斜管内部向上流动，矾花依靠重力快速下沉，滑落到底部污泥斗。相较于平流沉淀，斜管沉淀沉淀效率更高，抗冲击能力强，雨季河水高浊工况下，泥水分离效果稳定。污泥在底部泥斗积累，PLC 控制系统按时间或者液位信号自动排泥，防止污泥堆积上浮，出现跑矾花，避免污染后续滤层。
石英砂过滤 经过斜管沉淀后的上清液，自上而下进入石英砂滤层，截留水体中残余微小矾花、悬浮微粒，进一步降低出水浊度。滤层运行一段时间后，杂质不断堆积，滤层压差升高。
气水联合反冲洗 系统根据设定时间或者滤层压差，自动启动气水联合反洗。空气擦洗 + 反向水流冲洗，松动滤料，把截留在石英砂孔隙中的杂质随废水排出，滤料再生，设备恢复过滤能力，实现连续供水。
末端消毒 过滤后的清水进入消毒单元，投加次氯酸钠或者二氧化氯，杀灭水体细菌、微生物，抑制管网内微生物二次滋生，清水存入清水池供给用户。

三、设备主要组成部分

进水提升系统：取水泵、管路、阀门；
加药系统：PAC 加药罐、计量泵（混凝药剂投加）；
一体化罐体：碳钢食品级防腐 / 304 不锈钢；
内部构件：折板絮凝组件、PP 斜管填料、污泥斗；
滤料层：石英砂滤料 + 承托层；
自控系统：PLC 控制柜、压力传感器、电动阀门；
反洗、排泥管路；
消毒系统（选配）。

四、核心优势

✅斜管沉淀，沉淀效率高，耐河道水雨季高浊冲击，适合河水、河道地表水； ✅一体化集成，混凝絮凝沉淀过滤一体，土建工程量小，占地少，现场安装调试快； ✅PLC 全自动运行，自动加药、自动排泥、自动气水反洗，运维简单，适合农村缺少专业运维人员场景； ✅斜管填料采用 PP 材质，耐腐蚀，使用寿命长； ✅罐体可选碳钢防腐或 304 不锈钢，户外放置，耐日晒雨淋； ✅出水稳定，有效去除泥沙、悬浮物、胶体、藻类，配套消毒后满足饮用水标准。
